Een aantal keer is mij al gevraagd of ik iets kon ontwikkelen voor de Re460 van Minitrix. Deze leuke locjes hebben vanuit de fabriek natuurlijk al een NEM651 aansluiting, maar net als veel andere modellen is het zo’n klem-stekker. Ook ben je vanuit de fabriek beperkt tot enkel frontseinen. Iets wat natuurlijk niet meer van deze tijd is. Omdat ik meer dan alleen extra sluitseinen wilde toepassen heb ik rondgekeken naar de verschillende seinbeelden die deze locomotief in het echt ook kent. Tijdens mijn zoektocht ben ik bij het soundproject van de heer Heinz Daeppen uitgekomen. De documentatie hiervan bevatte veel nuttige informatie. Deze informatie is ook de inspiratie geweest van mijn ontwerp. Dit soundproject, in combinatie met een Zimo MX sounddecoder, wil ik ook graag werkend maken met mijn printplaat. Bij ESU is ook een soundfile beschikbaar voor de Re460, daarom heb ik rekening gehuiden met beide sounddecoders.

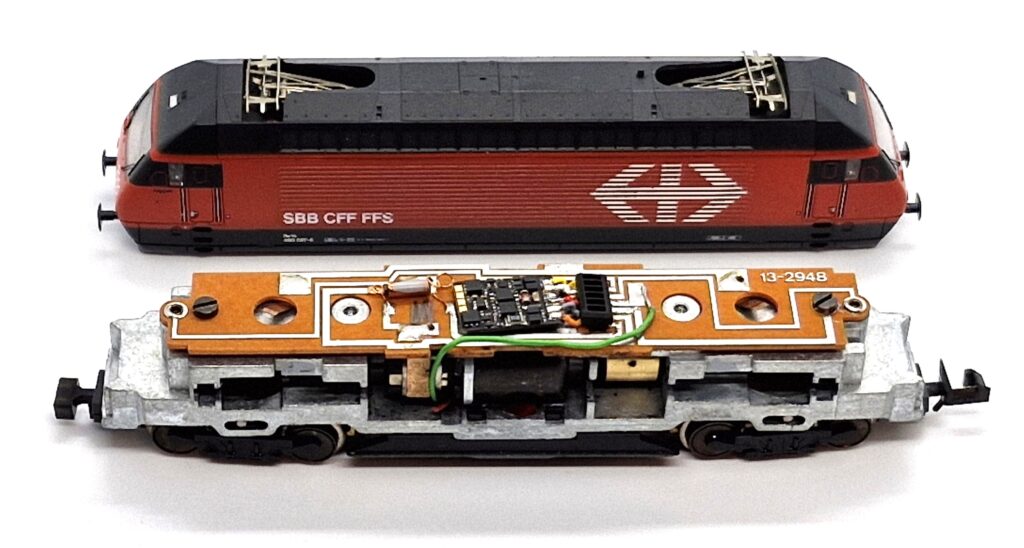

De oude situatie met de NEM651 stekker. Links en rechts zitten nog de oude gloeilampjes.

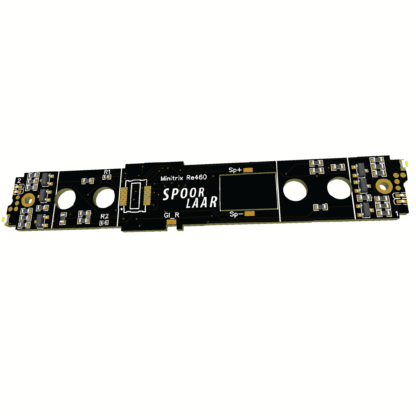

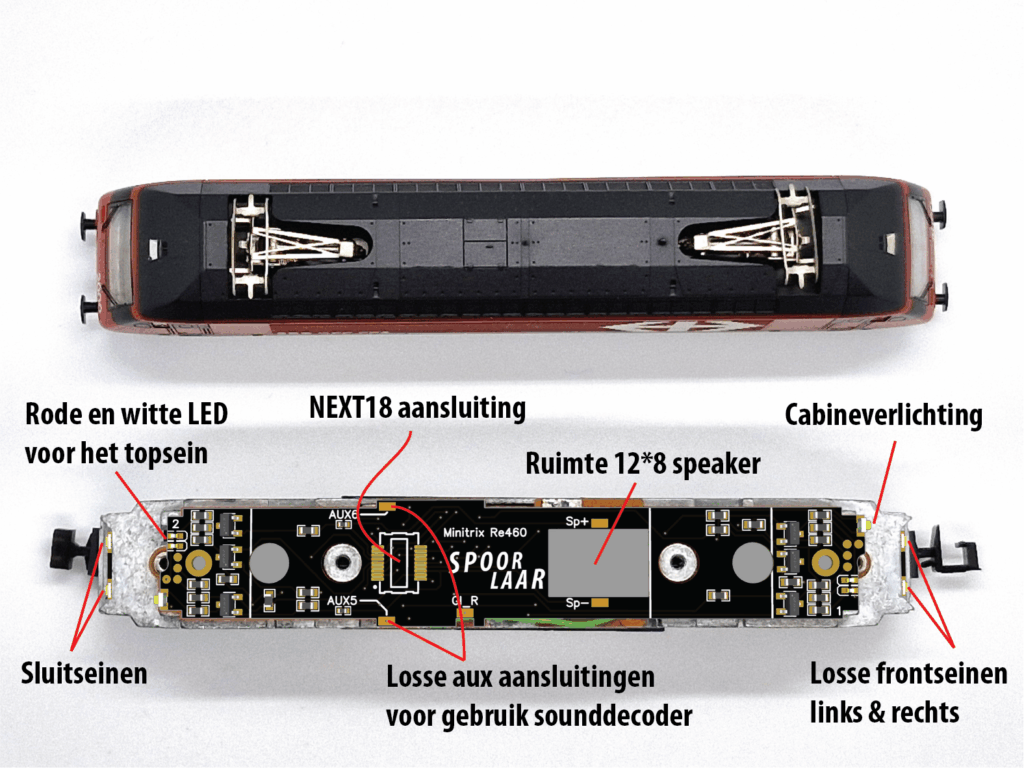

Op de nieuwe printplaat zit een NEXT18 aansluiting, er is ruimte voor sounddecoders tot 21mm in lengte. Rechts van de decoder is ruimte voor een kleine 12 x 8 mm speaker. De gloeilampjes worden vervangen door een LED-printje. Hier zitten 2 tweekleurige LEDjes op bevestigd. De sluitseinen en twee losse frontseinen. Daardoor is het rechter frontsein los te schakelen van de rest. Aan de uiteindes zitten ook zijwaartse LEDjes voor cabine verlichting, deze is in te schakelen met AUX5 als de frontseinen ook zijn ingeschakeld. Verder zitten er nog 2 kleine LEDjes voor het topsein. De witte schakelt mee met de frontseinen, de rode kan worden geschakeld met AUX6 als de sluitseinen zijn ingeschakeld. Onder sluitseinen en boven een rood sein is in Zwitserland een gevaarsein. Wanneer er gebruik wordt gemaakt van een sounddecoder, kunnen de AUX5 en AUX6 los worden aangesloten.

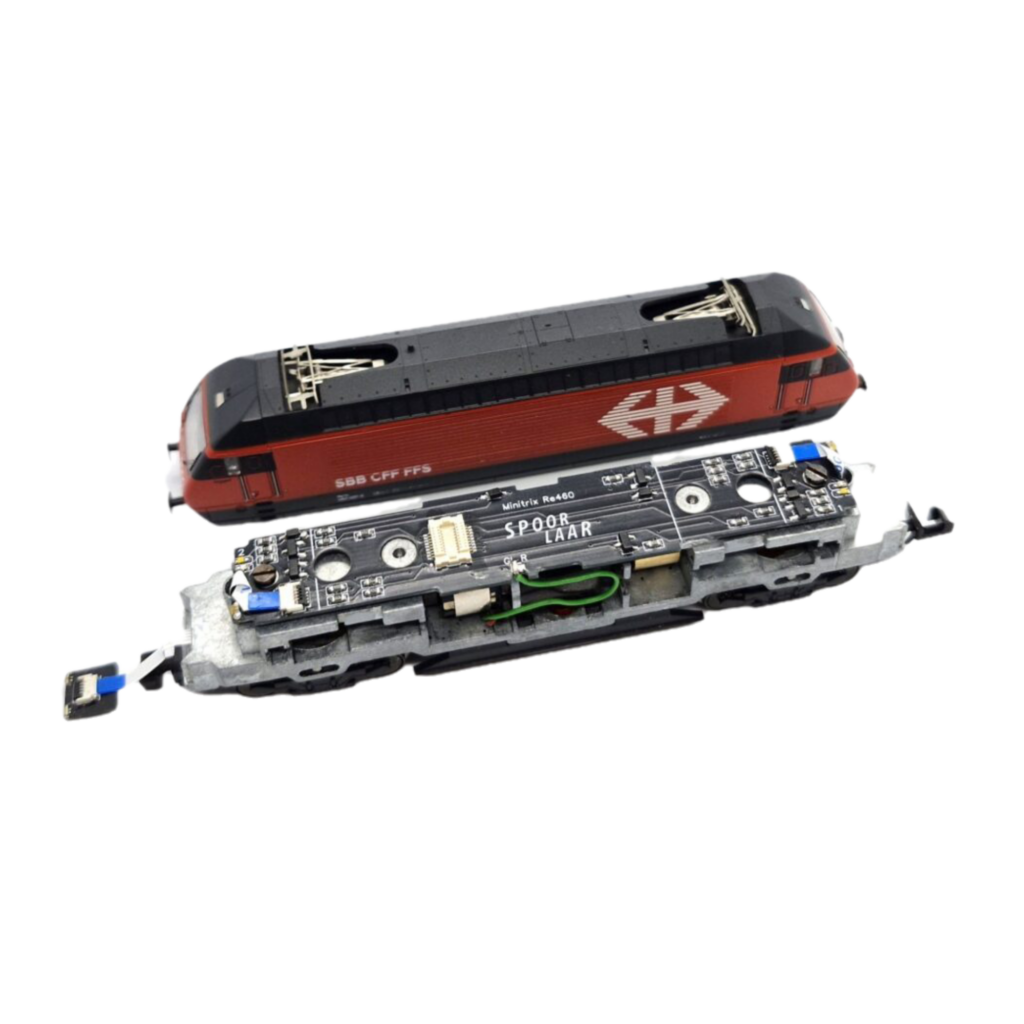

Minitrix SBB Re460 Lok 2000 upgrade set
In ontwikkeling
- NEXT18
- LED front- en sluitverlichting
- Cabineverlichting
- Verschillende Zwitserse seinbeelden mogelijk
- Speaker aansluiting
