Minitrix SBB Re460 ‘Lok 2000’

Een aantal keer is mij al gevraagd of ik iets kon ontwikkelen voor de Re460 van Minitrix. Deze leuke locjes hebben vanuit de fabriek natuurlijk al een NEM651 aansluiting, maar net als veel andere modellen is het zo’n klem-stekker. Ook ben je vanuit de fabriek beperkt tot enkel frontseinen. Iets wat natuurlijk niet meer van deze tijd is. Omdat ik meer dan alleen extra sluitseinen wilde toepassen heb ik rondgekeken naar de verschillende seinbeelden die deze locomotief in het echt ook kent. Tijdens mijn zoektocht ben ik bij het soundproject van de heer Heinz Daeppen uitgekomen. De documentatie hiervan bevatte veel nuttige informatie. Deze informatie is ook de inspiratie geweest van mijn ontwerp. Dit soundproject, in combinatie met een Zimo MX sounddecoder, wil ik ook graag werkend maken met mijn printplaat. Bij ESU is ook een soundfile beschikbaar voor de Re460, daarom heb ik rekening gehuiden met beide sounddecoders.

De oude situatie met de NEM651 stekker. Links en rechts zitten nog de oude gloeilampjes.

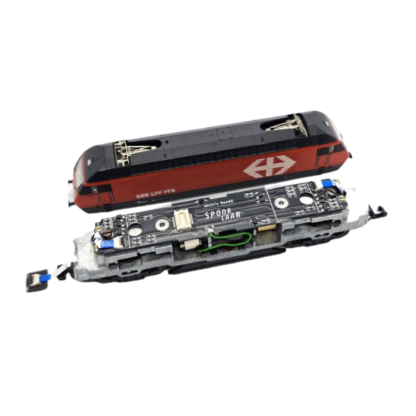

Op de nieuwe printplaat zit een NEXT18 aansluiting, er is ruimte voor sounddecoders tot 21mm in lengte. Rechts van de decoder is ruimte voor een kleine 12 x 8 mm speaker. De gloeilampjes worden vervangen door een LED-printje. Hier zitten 2 tweekleurige LEDjes op bevestigd. De sluitseinen en twee losse frontseinen. Daardoor is het rechter frontsein los te schakelen van de rest. Aan de uiteindes zitten ook zijwaartse LEDjes voor cabine verlichting, deze is in te schakelen met AUX5 als de frontseinen ook zijn ingeschakeld. Verder zitten er nog 2 kleine LEDjes voor het topsein. De witte schakelt mee met de frontseinen, de rode kan worden geschakeld met AUX6 als de sluitseinen zijn ingeschakeld. Onder sluitseinen en boven een rood sein is in Zwitserland een gevaarsein. Wanneer er gebruik wordt gemaakt van een sounddecoder, kunnen de AUX5 en AUX6 los worden aangesloten.

Minitrix SBB Re460 Lok 2000 upgrade set

Minitrix SBB Re460 Lok 2000 upgrade set

In ontwikkeling

  • NEXT18
  • LED front- en sluitverlichting
  • Cabineverlichting
  • Verschillende Zwitserse seinbeelden mogelijk
  • Speaker aansluiting
Categorie:
Geplaatst op door — Geef een reactie

Arnold V100 update

Een heel tijd geleden ben ik begonnen met het ontwerp voor de Arnold V100. Dat project heeft een tijd stil gestaan omdat ik een 2e model zocht. Inmiddels heb ik deze en ben ik weer bezig met testen.

De installatie vereist wat vrezen of vijlen, maar het resultaat mag er zijn. Dankzij de nieuwe ruimte voor een NEXT18 decoder zijn de frontseinen en nieuwe sluitseinen los aan te sturen. En als bonus een extra uitgang voor een cabine LED.

Geplaatst op door — Geef een reactie

Spoorlight – Binnenverlichting voor modeltreinen

Algemene kenmerken:
✔️ 220uF condensator voor stabiele verlichting
✔️ Potmeter voor instelbare helderheid
✔️ Geen solderen nodig bij Minitrix & Fleischmann

VariantKenmerkenLengte’s
Universeel NEenvoudig op maat te maken61mm – 160mm
MinitrixEenvoudige installatie zonder solderen (schuifpinnen op chassis)150mm, 115mm
FleischmannSpeciale schroeven, geen solderen nodig150mm, 135mm, 120mm, 105mm
Roco/Fleischmann EurofimaMaatwerk printplaat150mm
Hobbytrain RailjetStuurstandset & set met 3 printplaten voor tussenrijtuigen–
Kleine rijtuigenCompacte printplaatjes35mm, 50mm, 60mm
DubbeldeksrijtuigenGeschikt voor Jägerndorfer, Fleischmann & Minitrix. Warm witte of koud witte LED’s144mm (boven)
90mm (onder)

Meer varianten volgen nog. Suggesties zijn altijd welkom!

Geplaatst op door — Geef een reactie

Nieuwe voorraad Train-O-Matic decoders

Vandaag (31-01) is weer een aantal decoders binnengekomen:

  • Lokommander II Micro NEXT18
  • Lokommander II Micro 6-pin
  • Lokommander II Bedraad
  • FD Micro II NEXT18
  • FD Micro II 6-pin
  • FD Micro II Bedraad

Helaas waren de slepers niet op voorraad, ik verwacht deze in februari te kunnen bestellen.

Iets nodig van train-O-matic, wat niet op de website staat of een te kleine voorraad? Stuur gerust een mailtje.

Geplaatst op door — Geef een reactie

Spoorlaar decodertester

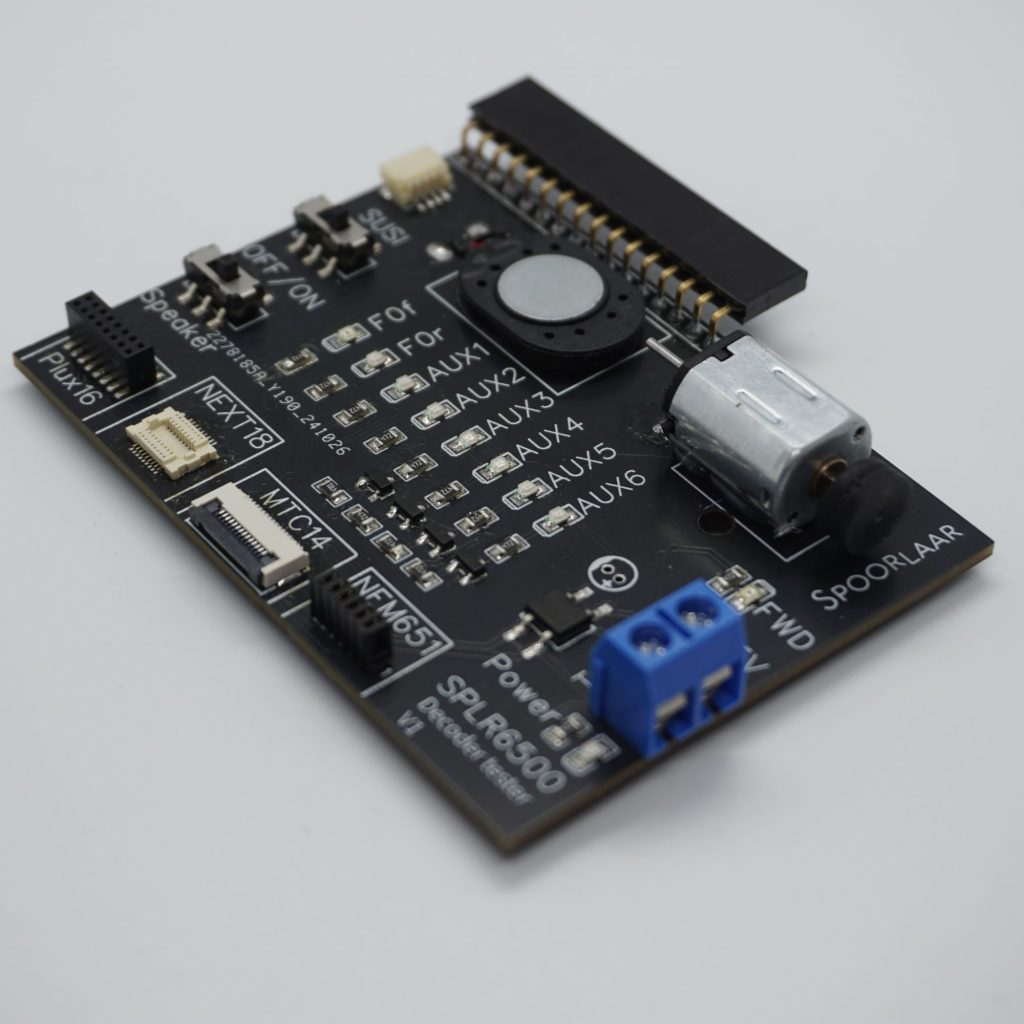

De Spoorlaar decodertester SPLR6500 is een van mijn recente ontwikkelingen. Deze heb ik specifiek ontworpen met N-spoor in gedachten. In tegenstelling tot de ESU testers heeft de SPLR6500 wel de AUX5&6 van de NEXT18 aangesloten. Ook zit er op de SPLR6500 een MTC14 aansluiting! Alles is mooi verwerkt in een compact formaat van maar 6 x 8 cm. En dankzij de uitbreidingsheader hoeven H0-rijders zich geen zorgen te maken, want uitbreidingen staan op de planning.

De eerste test met enkel een NEXT18
Spoorlaar PLUX16, NEXT18, MTC14 & NEM651 decoder tester

Spoorlaar PLUX16, NEXT18, MTC14 & NEM651 decoder tester

Kleine decodertester voor N-schaal decoders. (ongeveer even groot als een speelkaart)

NEXT18 – PLUX16 – MTC14 – NEM651

Uitbreidingen voor E24/NEXT28 en draad zijn gepland. Verzoekjes zijn welkom, stuur dan een mailtje 🙂

€ 21,48 Incl. BTW
Winkel nu
Geplaatst op door — Geef een reactie

Train-O-Matic decoders nu beschikbaar!

Vanaf nu kun je ook Train-O-Matic decoders verkrijgen. Het gaat momenteel om de Lokommander 2 Micro (NEXT18, 6-pin en bedraad) en de Function Decoder 2 Micro NEXT18. Helaas waren de slepers en 6-pin functiedecoders niet beschikbaar op het moment. Mocht je andere producten willen zien? Stuur gerust een mailtje naar [email protected]

Train-O-Matic Lokommander 2 Micro

Train-O-Matic Lokommander 2 Micro

Lokommander 2 decoder series

  • NMRA compliant DCC locomotive decoder
  • Short (1-127) and long (128-9999) configurable addresses

    • <li class="p7 f…

€ 21,45 Incl. BTW
Winkel nu
Train-O-matic FD Micro II

Train-O-matic FD Micro II

Train-O-Matic offers a very small 8 outputs function decoder, with the added possibility of connecting a power pack for uninterrupted performance. The FD II is a NMRA compliant generic DCC mobile function decoder. So with no motor drive capability, but control for light and light effects for non powered power cars…

Prijsklasse: € 14,88 tot € 15,70 Incl. BTW
Winkel nu
Geplaatst op door — 2 reacties

Modelspoorbeurs 9 november in Houten

Nog maar een paar nachtjes slapen en dan is het weer zover: Kerstochtend… ik bedoel natuurlijk de modelspoorbeurs!

Natuurlijk ben ik weer samen met de hulp aanwezig. De producten zijn weer te bewonderen en praatjes kunnen weer gemaakt worden. Bestellingen kunnen zoals altijd opgehaald worden op de beurs. Geef dat dan even aan. Bestellingen van uiterlijk vrijdag ochtend worden meegenomen.

De beursbaan gaat natuurlijk ook weer mee met alle modellen. De koploper en wadloper zullen weer heerlijk rondjes gaan rijden. De 6400 zal ook gedemonstreerd worden, de ontwikkelingen lopen goed.

De koppelingen gaan ook weer mee. Zowel de verschillende N-koppelingen als de H0-koppelingen. Helaas zal de voorraad van H0 wat beperkter zijn, na extra testen waren toch nog wat aanpassingen nodig.

En natuurlijk zal ik ook de Train-O-Matic decoders gaan verkopen. Deze gebruik ik zelf ook in een aantal showmodellen, zoals de koploper en 1300.

Geplaatst op door — 2 reacties

Uitlevering Fleischmann 1600 setjes

De eerste tien Fleischmann 1600/1700/1800 setjes zijn al verzonden. Voor nu alleen de NEM651 versie. Binnenkort zullen er meer volgen!

De setjes bestaan nu uit een printplaat met decoderaansluiting, 2 LED printplaatjes, 2 neusjes en 2 lichtmaskers.

Fleischmann 1600/1700/1800 printplaten set

Fleischmann 1600/1700/1800 printplaten set

Printplaat versie: NEM651

– NEM651

– Front- en sluitverlichting

– Cabineverlichting

€ 15,69 Incl. BTW
Winkel nu
Geplaatst op door — Geef een reactie

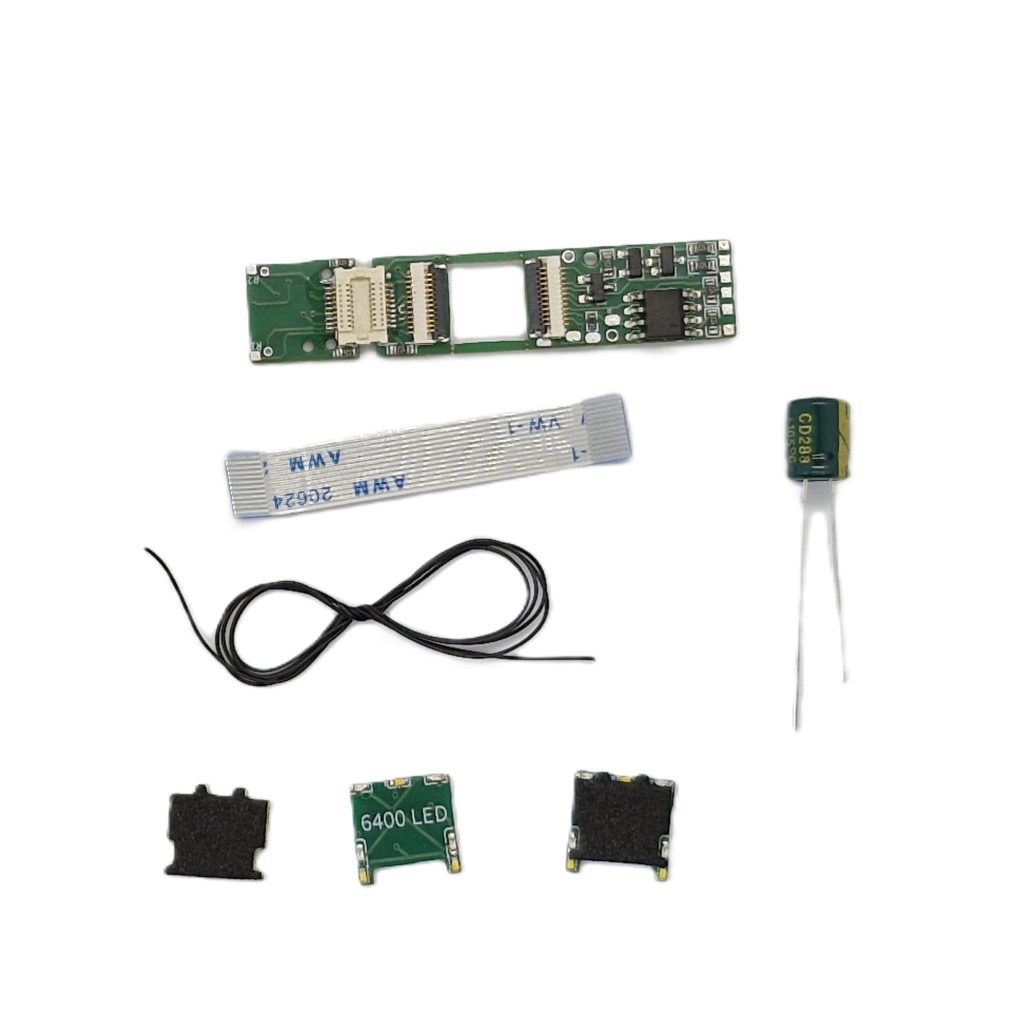

Voortgang Minitrix MaK 6400 printplaatjes 22/10/24

De eerste printplaten zijn inmiddels getest. Daarbij heb ik ontdekt dat de plaatsing van de schroefgaatjes niet klopte, ook werkten de LED’s van het rangeerlicht niet correct. Dit is opgelost bij de tweede printplaat versie. Inmiddels zijn deze ook al onderweg.

Het testen van de lichtfuncties was een succes. Ik heb hiervoor een tOm decoder gebruikt. Bij het gebruik van een speaker zal de cabinelamp vervallen, de rangeerverlichting moet los worden aangesloten op de decoder met een draadje. Voor een betrouwbare werking van de rangeerverlichting zal ook een condensator meegeleverd worden.

De LED verlichting zal beschikbaar zijn met witte of gele LED’s.

Minitrix 6400 printplaten set

Minitrix 6400 printplaten set

  • NEXT18
  • Schakelbare front- en sluitverlichting
  • Gevaar- en rangeersein
  • Rangeer knipperverlichting
€ 21,48 Incl. BTW
Winkel nu
