Arnold Motorpost upgrade printplaat

Beschrijving

• NEXT18 (DH18A-GEN2 aanbevolen)
• Front- en sluitverlichting
• Rangeerverlichting en gevarensein

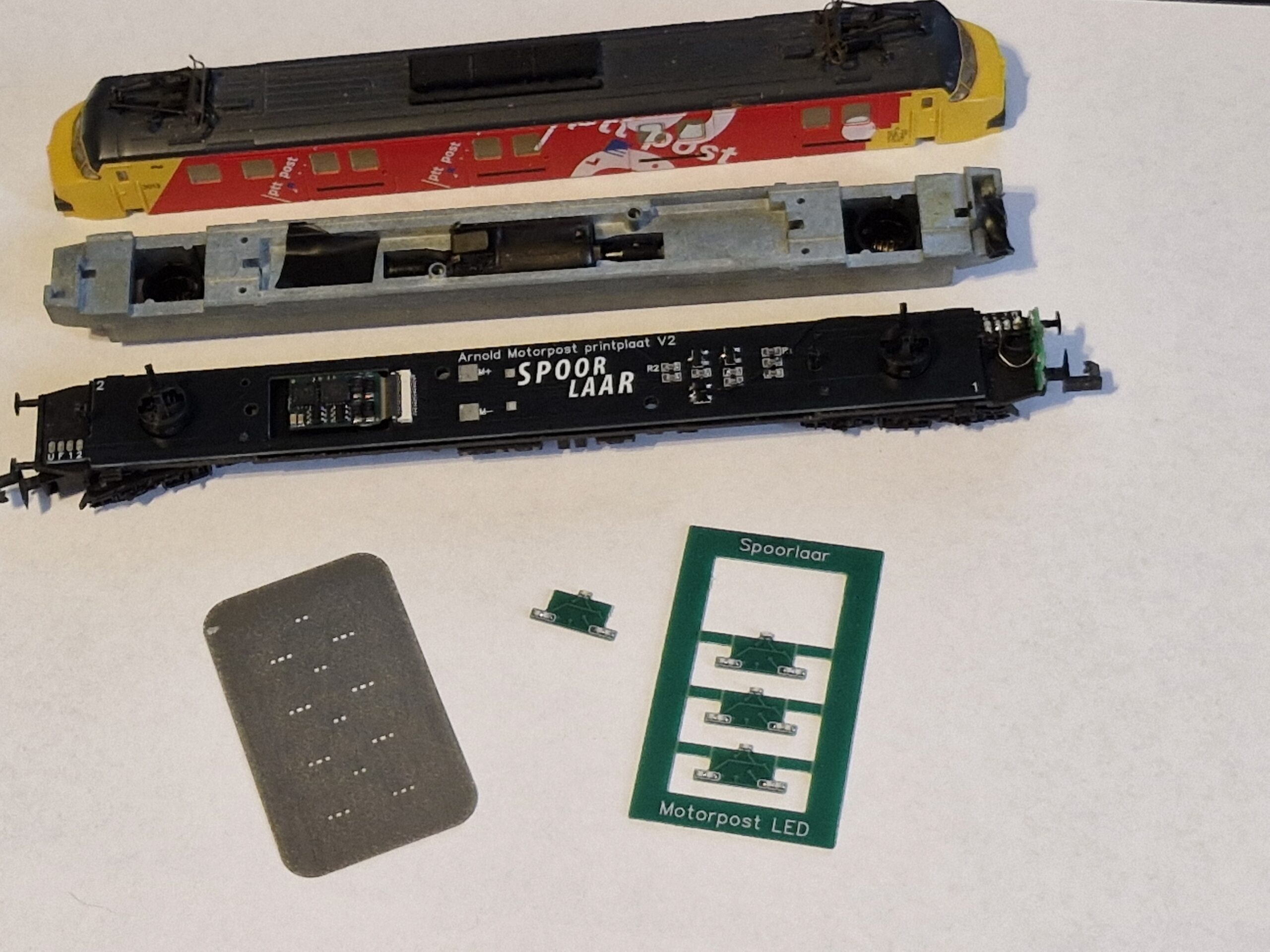

Set komt met hoofdprintplaat, decoderprintplaat, 2 LED printplaatjes, platte flexkabel en draad.



Montage:

Voor het plaatsen van de printplaat, soldeer de LED printjes aan de uiteindes van de printplaat met de bijgeleverde draad (De verschillende solderpads hebben een nummer of letter). Buig de LED print 90 graden zodat deze nu vooruit staat. Plaats nu de printplaat in het plastic chassis. Sluit de decoderplaat op de printplaat aan met de platte draad en installeer de decoder. De metalen chassis kan nu gemonteerd worden nadat de plekken waar de LED prints zitten en de ruimte boven de decoder voorzien zijn van een stukje isolerende tape. Verwijder de lichtgeleiders uit de kap en vul de gaten op met Kristal Klear. De kap kan nu geplaatst worden.



Functie uitgangen:

Front – frontseinen voor

Rear – frontseinen achter

Aux 1 – middenpit voor

Aux 2 – middenpit achter

Aux 3 – sluitseinen voor

Aux 4 – sluitseinen achter
